Fujikura Spleißplatz 45S
LWL Spleißgerät 45S & CT60, Active V-Groove Technologie (3-Achsen) inkl. Active Fusion Control & Active Blade Management
Artikelnummer : SP45S
- Beschreibung
- Eigenschaften
- Lieferumfang
- Downloads
Fujikura 45S
Vollautomatisches Lichtbogenspleißgerät
Aktives Mantelzentriersystem für Multimode und Singlemode Fasern mit simultaner Faservorbereitung, Touchbedienung und kompaktem Cube Design.
Überblick
Das Fujikura 45S ist ein vollautomatisches Lichtbogenspleißgerät für Multimode und Singlemode Fasern. Als Nachfolger des 41S+ bringt es den bewährten Spleißplatz in ein neues Design und unterstützt eine besonders effiziente Arbeitsweise im Feld.
Das Gerät erlaubt es, zwei Fasern gleichzeitig für den Spleiß vorzubereiten und in das Gerät einzulegen. Der Spleißplatz umfasst das Fujikura 45S, das Trenngerät CT60 und passendes Zubehör im gelben Transportkoffer.
Für FTTH Projekte, LAN Installationen, Campus Anwendungen und Rechenzentren ist das Fujikura 45S ein vielseitiges Arbeitsgerät. Es verbindet kompaktes Handling mit hoher Spleißqualität und unterstützt eine Elektrodenlebensdauer von circa 6.000 Spleißen.
Aktive Mantelzentrierung
Die 3 Achsen Ausrichtung sorgt für stabile Spleißergebnisse in kurzer Zeit. Zwei CCD Kameras kontrollieren den Prozess.
Bis zu 30 Prozent Zeitersparnis
Absetzen, Brechen und Einlegen von zwei Fasern gleichzeitig beschleunigen wiederkehrende Arbeitsschritte im Spleißprozess.
Einfache Bedienung
Der kippbare LCD Farbbildschirm mit Touchbedienung unterstützt eine klare Bedienführung direkt am Spleißplatz.
Spleißdaten dokumentieren
Das Gerät speichert bis zu 20.000 Spleißergebnisse und unterstützt die Auswertung über die Splice+ App.
Anwendungen
- ✓ FTTH Projekte
- ✓ LAN Installationen
- ✓ Campus Bereich
- ✓ Rechenzentrum
Schneller Workflow durch doppelte Faservorbereitung

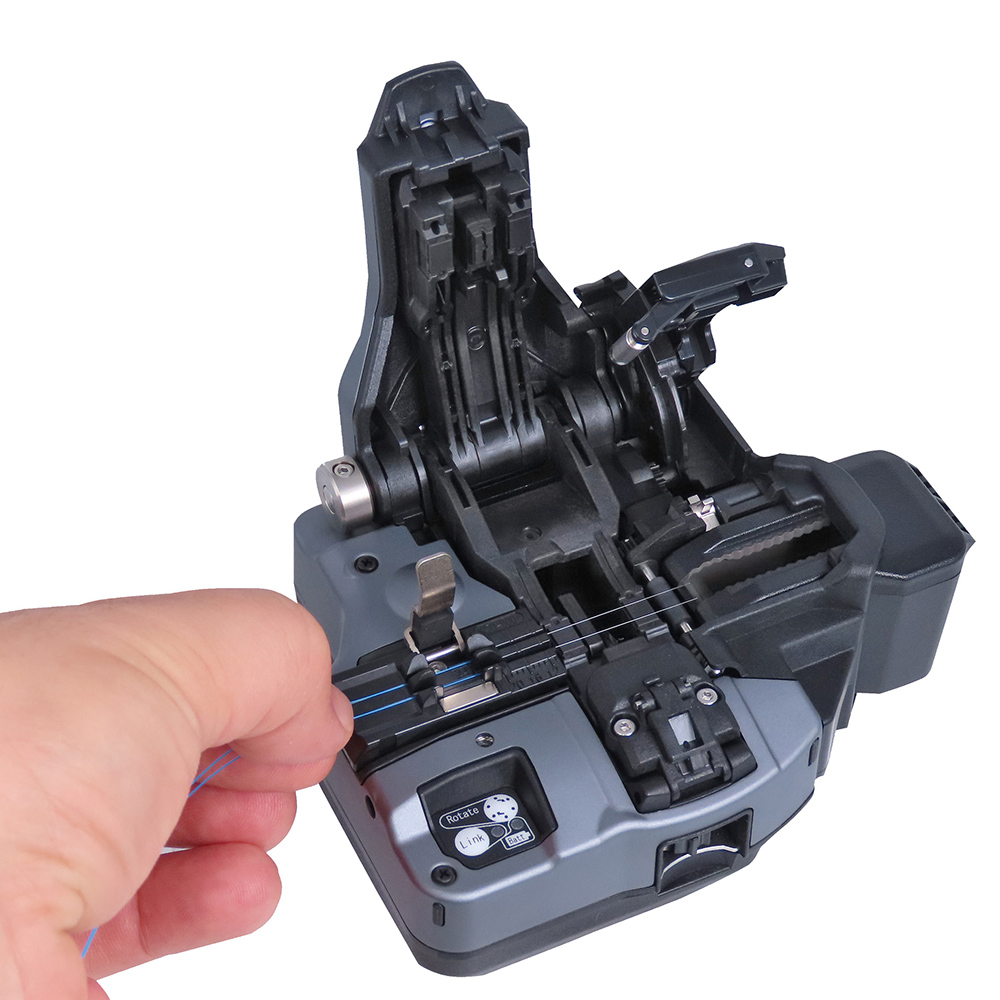

Das Fujikura 45S ermöglicht das einfache Absetzen, Brechen und Einlegen von zwei Fasern gleichzeitig. Dafür arbeiten die überarbeitete Faserabmantelzange, die Cleaver Fiberplate und das neue Faserhaltesystem zusammen.
Diese Kombination reduziert wiederkehrende Handgriffe und kann bei Spleißarbeiten eine Zeitersparnis von bis zu 30 Prozent ermöglichen. Die erweiterbare Arbeitsplattform und der wechselbare Akku erhöhen den Komfort im täglichen Einsatz.
Active Fusion Control Technologie
Die Active Fusion Control Technologie optimiert die Spleißergebnisse und unterstützt gleichbleibend stabile Verbindungen.
Bruchqualität
Die Technologie bewertet die Bruchqualität und hilft dabei, Spleißdämpfungen zu reduzieren. Dadurch sinkt das Risiko von Nacharbeiten.
Faserhelligkeit
Die Echtzeitlichtbogenkontrolle überwacht und regelt die Helligkeit während des Spleißvorgangs. Das unterstützt stabile und geringe Dämpfungswerte.
Bruchwinkelkontrolle
Das 45S berücksichtigt den Bruchwinkel automatisch bei der Auswahl der Spleißparameter. Das verbessert die Prozesssicherheit beim Spleißen.
Active Blade Management Technologie
Die Active Blade Management Technologie verbessert Qualität und Arbeitsgeschwindigkeit. Das 45S erkennt vermehrt auftretende schlechte Bruchwinkel als Hinweis auf eine abgenutzte Position des Schneidrads im Trenngerät CT60.
In Kombination mit dem Trenngerät kann das Spleißgerät eine neue ungenutzte Position des Schneidrads auswählen und einstellen. Das Gerät protokolliert die Änderung im Menü. Alle Einstellungen bleiben jederzeit abrufbar.
Das 45S kann sich mit zwei CT60 Fasertrenngeräten gleichzeitig verbinden.
First time right: Nur beste Spleißergebnisse sind gut genug.
Splice+ App
Mit der Splice+ App für Android und Apple lassen sich Spleißdaten in Echtzeit in der Cloud auswerten.
- ✓ Echtzeitauswertung von Spleißdaten in der Cloud
- ✓ Diebstahlschutz für verbundene Geräte
- ✓ Automatische Softwareaktualisierung für verbundene Geräte
Mehr Informationen finden Sie in der Broschüre unter dem Reiter Downloads.
Weitere Informationen zur Spleißtechnik finden Sie in unserem Wissensbereich: Alles zur Spleißtechnik lesen
Eigenschaften
Fujikura 45S
Kompaktes Lichtbogenspleißgerät mit aktivem Mantelzentriersystem, intelligenter Prozesskontrolle und effizientem Handling für den täglichen Einsatz.
Workflow und Handling

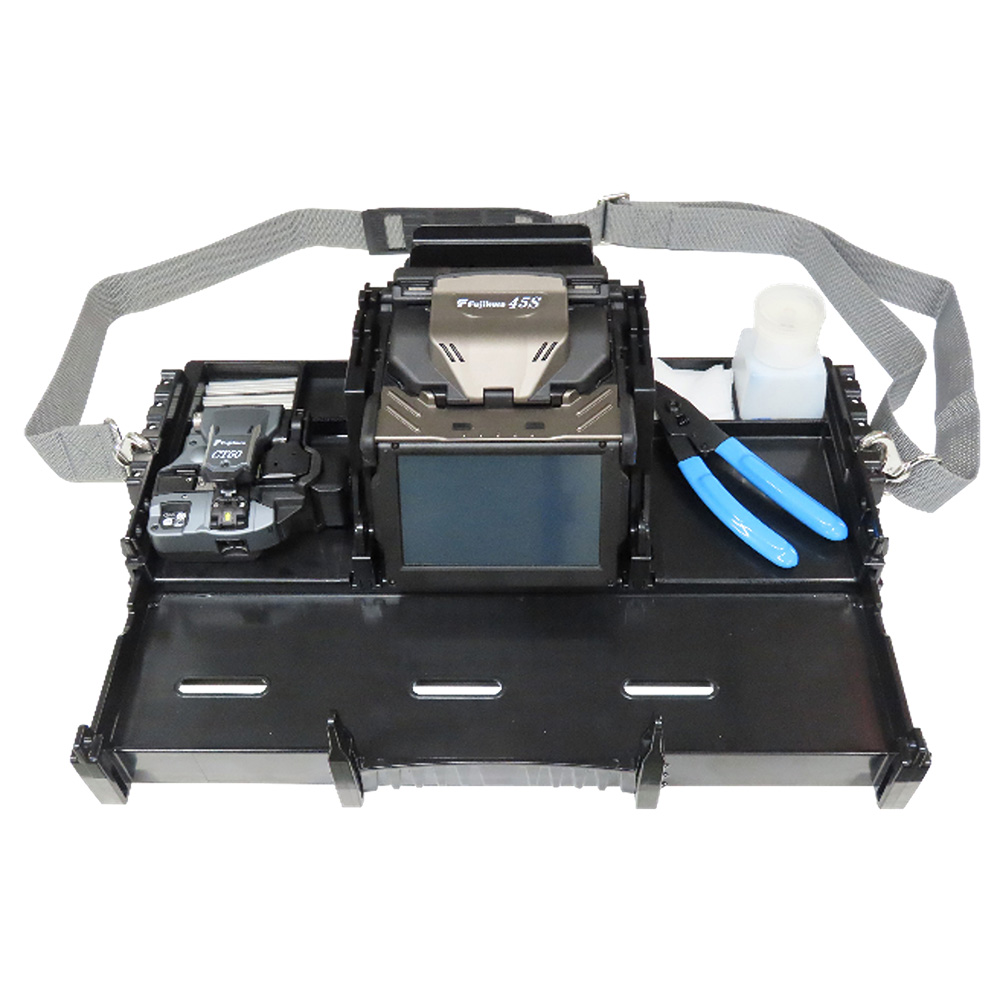

- ✓ Ausziehbare Arbeitsplattform für zusätzliche Ablagefläche
- ✓ Schneller Standortwechsel durch kompaktes Gerät und angepassten mobilen Arbeitstisch
- ✓ Einfaches Abmanteln, Brechen und Einlegen von zwei Fasern gleichzeitig, unter anderem durch das überarbeitete Faserhaltersystem
- ✓ Einfache Bedienung über modernes Bedienkonzept mit beweglichem 4,95 Zoll Touchscreen und Farbbildschirm
Spleißqualität und Prozesskontrolle
- ✓ Zuverlässig durch Active Fusion Control und Active Blade Management Technology
- ✓ Gute Spleißwerte durch vollautomatischen Spleißvorgang mit anwendungsoptimierten Parametern
- ✓ Automatische Fasererkennung und automatische Echtzeitlichtbogenkalibrierung
- ✓ Faserpositionierung über aktive V Nutausrichtung in drei Achsen und Kontrolle mit zwei CCD Kameras
- ✓ Zuverlässiges Feedback durch verbesserte Dämpfungsermittlung
Flexibilität und Betriebskosten
- ✓ Hohe Flexibilität durch Vorbereitung für alle Standardfasertypen
- ✓ Smart Handling durch Bluetooth basierten Direct Feedback Regelkreis zwischen Spleißgerät und Glasfasertrenngerät CT60
- ✓ Speicher für 20.000 Spleißergebnisse
- ✓ Niedrige Betriebskosten durch Fujikura geprüfte Longlife Elektroden
Lieferumfang
Fujikura 45S mit CT60
Lieferumfang des Fujikura 45S Spleißplatzes inklusive CT60 Fasertrenngerät, Akku, Ladegerät, Transportkoffer und Zubehör.
Gerät und Energieversorgung
- ✓ 1 x Spleißgerät 45S
- ✓ Austauschbarer Akku BTR 17
- ✓ Externes Netzteil und Ladegerät ADC 21
- ✓ Netzkabel ACC 11
Faservorbereitung und Zubehör
- ✓ 1 x Fasertrenngerät CT60
- ✓ 1 Paar Ersatzelektroden ELCT2 16B für bis zu 6.000 Spleiße
- ✓ 2 x Faserabstreifwerkzeug SS05
- ✓ Faserhalteraufnahme SP 04
Transport
- ✓ Transportkoffer CC 45
Optionales Zubehör je ein Paar

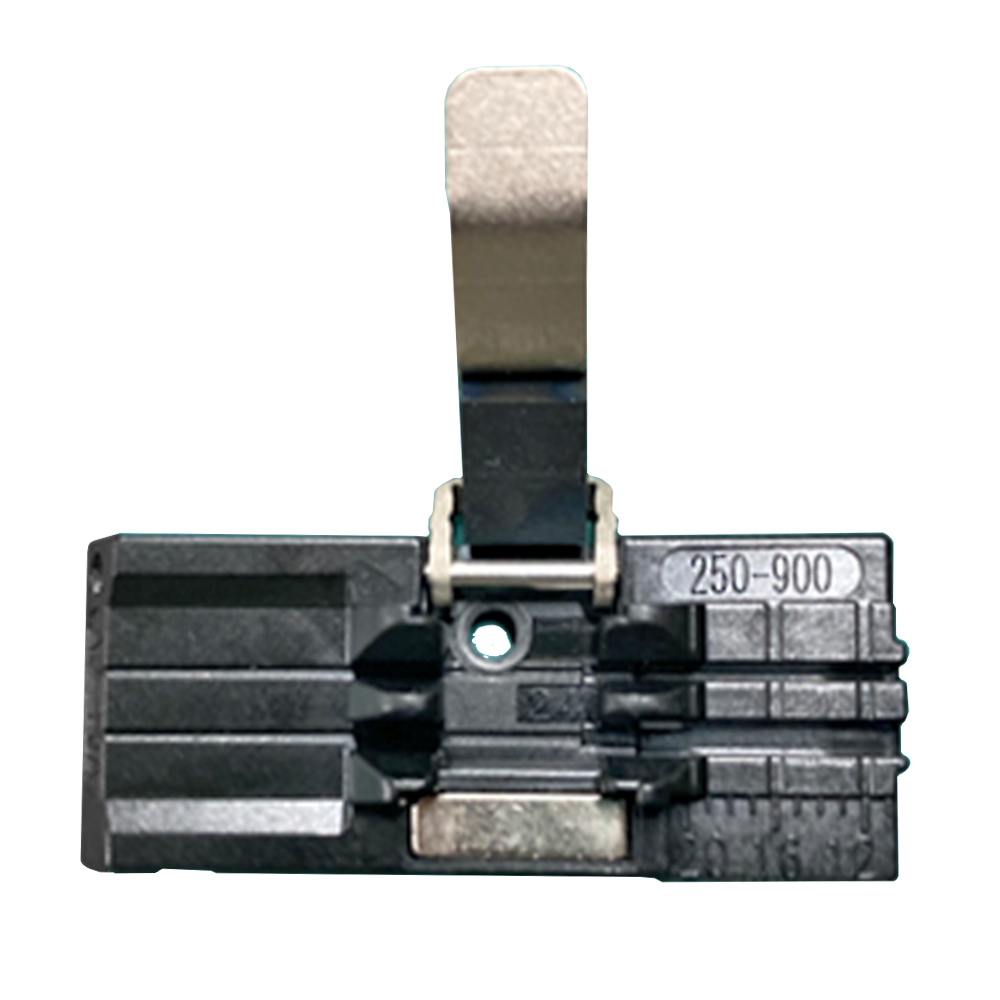

- ✓ FH-70-250 Faserhalter
- ✓ FH-70-900 Faserhalter
- ✓ FH-FC-20 für 900 µm Ader im 2 mm Kabel
- ✓ FH-FC-30 für 900 µm Ader im 3 mm Kabel
- ✓ Clamp-S21B Faserklammer für 0,9 mm Loose Tube Adern
- ✓ FH-60-LT900 Faserhalter für 0,9 mm Loose Tube Adern
Gerne beraten wir Sie bei der Auswahl des passenden Zubehörs für Ihre Anwendung.
