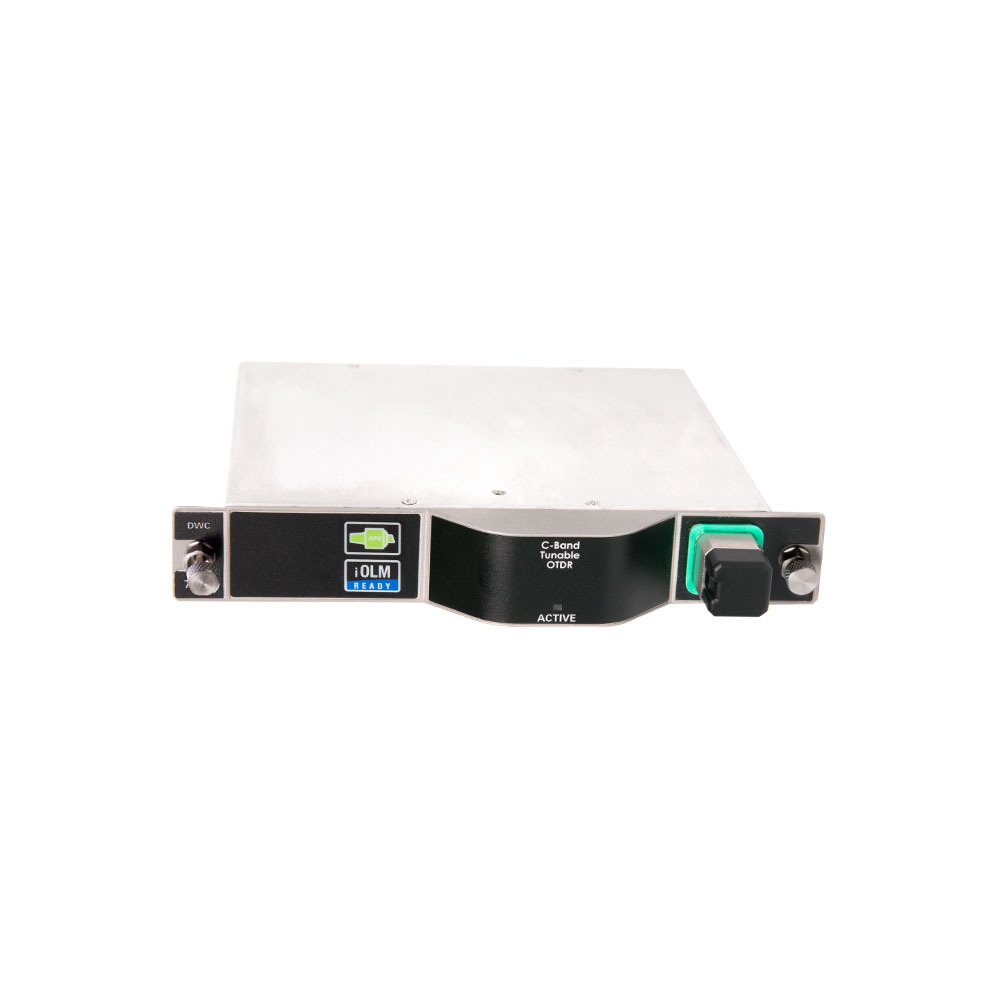

EXFO FTBx-740C - OTDR-Modul
Abstimmbares (tunable) DWDM OTDR Modul für FTB-2 Grundgerät welches die ITU-Wellenlängen des C-Bands in 100/50GHz generiert.
Artikelnummer : X-740C-CW18-M10W
- Beschreibung
Als erster Anbieter am Markt offeriert EXFO ein abstimmbare (tunable) DWDM OTDR, das die ITU-Wellenlängen des C-Bands in 100/50GHz generiert. Messungen durch DWDM-Filter und ROADMs sind möglich. Natürlich mit iOLM Option!
"Das FTBx-740C ist ein Einstellbares DWDM-OTDR zum Testen über MUX / DEMUX-Kanäle zur Bereitstellung einer vollständigen End-to-End-Link-Charakterisierung und Fehlerbehebung von Metro-Ethernet-Verbindungen und kommerziellen Diensten."
Hauptmerkmale:
- C-BAND ITU-Gitterkanalauswahl zum Testen über DWDM MUX / DEMUX
- In-Service-Test von aktiven Netzwerken
- Hochauflösende und kurze Totzonen
- Wählen Sie die Favoriten- oder importierte Kanalliste
- Unterstützt kombinierte DWDM- und CWDM-Module mit FTB-2-Plattform
Anwendungsfelder:
- Single-Ended-Konstruktion und Fehlerbehebung Lösung
- DWDM-Metro-Ethernet-Verbindungen
- Kommerzielle Dienstbereitstellungen
- Fasertiefe und Knotenaufteilung
- CBH Antennen-Feeds
| Das FTBx-740C ist mit Funktionen ausgestattet, damit Sie Ihre Effizienz steigern können |
| ECHTZEIT-AVERAGING |
| Aktiviert den OTDR-Laser im Serienbildmodus, die Spur wird in Echtzeit aktualisiert und ermöglicht die Überwachung der Faser für eine plötzliche Änderung. Perfekt für einen schnellen Überblick über die zu testende Faser. |
| AUTOMATIKMODUS |
| Diese Funktion wird als Erkennungsmodus verwendet und passt den Entfernungsbereich und die Impulsbreite in Abhängigkeit von der zu testenden Verbindung automatisch an. Es wird empfohlen, die Parameter anzupassen, um zusätzliche Messungen durchzuführen, um andere Ereignisse zu lokalisieren. |
| ZOOM-WERKZEUGE |
| Vergrößern und zentrieren, um die Analyse Ihrer Fasern zu erleichtern. Zeichnen Sie ein Fenster um das Interessengebiet und zentrieren Sie es schneller auf dem Bildschirm. |
| PARAMETER SETZEN "on the fly" |
| Ändern Sie die OTDR-Einstellungen für die laufende Erfassung dynamisch, ohne anzuhalten oder zu Untermenüs zurückzukehren. |
Gut zu wissen
- Um die Leistung Ihres OTDR zu maximieren, empfiehlt EXFO, APC-Anschlüsse am Singlemode-Port zu verwenden. Diese Anschlüsse erzeugen ein niedrigeres Reflexionsvermögen, was ein kritischer Parameter ist, der die Leistung beeinträchtigt, insbesondere Totzonen. APC-Steckverbinder bieten eine bessere Leistung als UPC-Steckverbinder und verbessern dadurch die Testeffizienz.
| Verfügbare Wellenlängen/Module: |
| FTBx-740C-CW18-M10W - Singlemode mit 10 aktivierten Wellenlängen sowie 8 vor Ort aktivierbare |
| Aktivierte Wellenlängen: 1430/1450/1470/1490/1510/1530/1550/1570/1590/1610 nm Hardware bereit und vor Ort aktualisierbar 1270/1290/1310/1330/1350/1370/1390/1410 nm |
| FTBx-740C-DWC - Singlemode Tunable DWDM |
| C-Band 1528/1563 nm, 100/50 GHz, 40 dB (9/125 µm) |
