Exfo OTDR AXS-120
Kompaktes Mini-OTDR, 1310/1550 nm, 34/32dB, VFL und Inline-Power Checker integriert
Artikelnummer : AXS-120-SM1-EA
- Beschreibung
Konzentrieren Sie sich auf das Wichtige – effizient!
Mit dem AXS-120 von EXFO versetzen Sie Ihre Techniker in die Lage, im Feldeinsatz wirklich Großes zu leisten. Dieses erste Modell einer neuen Serie von leistungsstarken Mini-OTDRs wurde speziell für die Anforderungen moderner Access/ Last-Mile FTTH-Netze entwickelt.
Dieses unverzichtbare und äußerst bedienerfreundliche Tool bietet eine Vielzahl innovativer Leistungsmerkmale:
Optical Link Mapper (OLM)
Automatische Analyse mehrerer Wellenlängen mit einer zusammenfassenden symbolbasierten Streckenansicht:- Mit den Ereignissen synchronisierter und zur besseren Erklärung und Übersichtlichkeit im gleichen Bildschirm unterhalb der OTDR-
Kurve angezeigter optischer Pfad. - Anzeige von Ende-zu-Ende Streckenlänge, Dämpfung und optischer Rückflussdämpfung (ORL) gemäß Pass/Fail-Grenzwerten.
- Automatische Einstellung der Parameter und eindeutige Ergebnisbewertung.
- Umgehende Diagnose und Anleitung zur schnellen und effizienten Behebung der Störungen im optischen Netz.

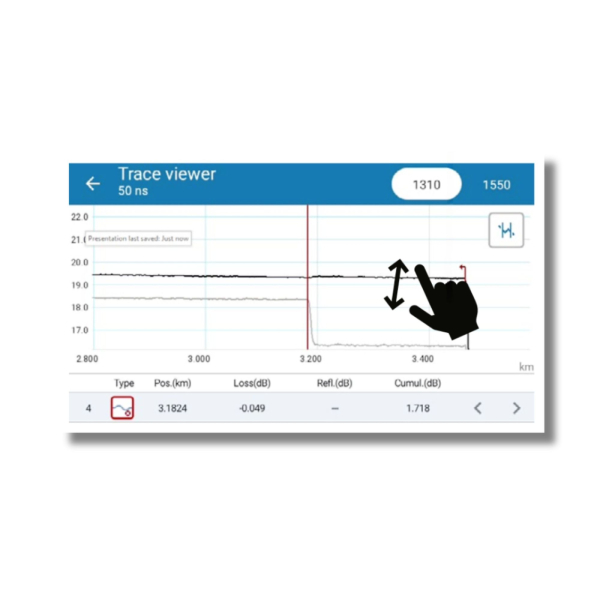

Optimiertes Display
Die wichtigsten Ergebnisse, Testparameter, die OTDR-Kurve, eine lineare Darstellung der erkannten Ereignisse und die OLM-Ansicht werden übersichtlich

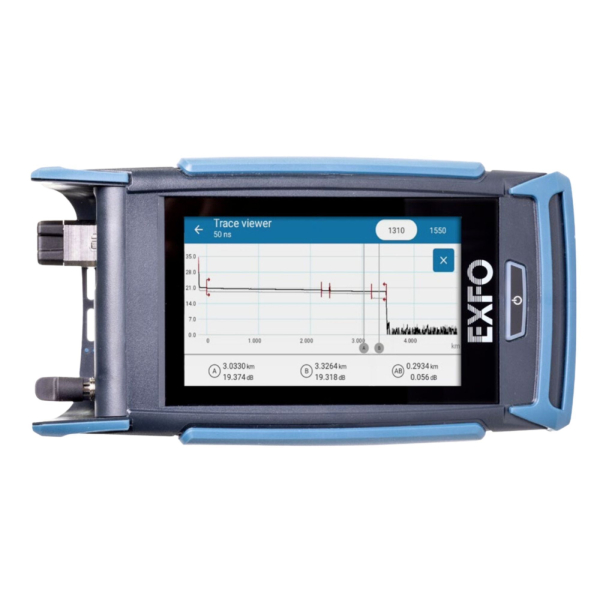

im gleichen Bildschirm angezeigt. Die grafische Benutzeroberfläche (GUI) sowie der Touchscreen sind für die Bedienung im Hoch- und Querformat sowie für Zoom
und Bearbeitung optimiert.
Konnektivität
Die Testergebnisse können über die Cloud-Funktion von EXFO Exchange ™ gespeichert und geteilt werden. Dieses Leistungsmerkmal erlaubt, die Arbeitsabläufe
zu rationalisieren, die Berichterstellung zu automatisieren und die Konformität zu garantieren. Automatische Software-Updates werden über WLAN oder Bluetooth heruntergeladen.
Integrierte Test-Tools
Inline-Lichtquelle und Inline-Leistungsmesser am gleichen OTDR-Anschluss sowie ein Visual Fault Locator (VFL).

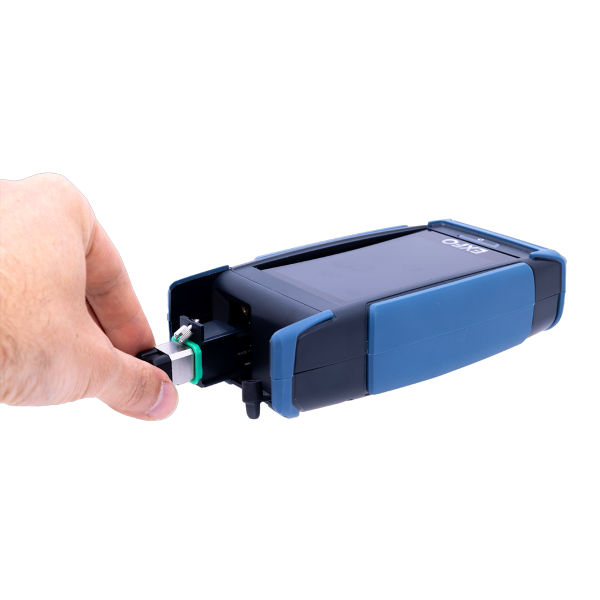

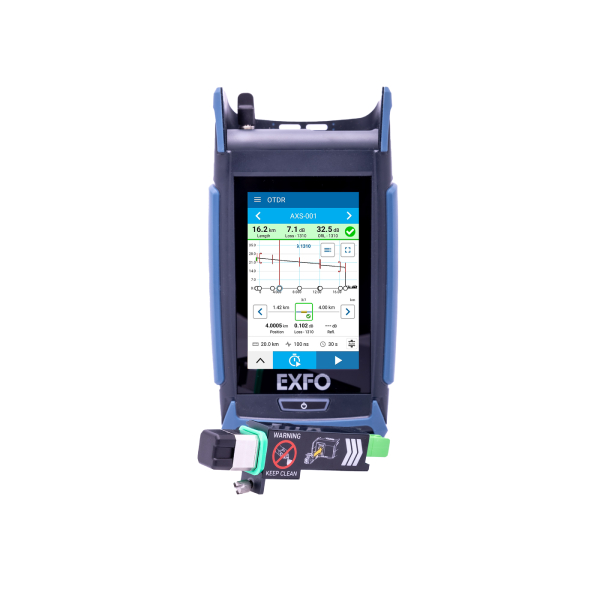

Besonderheit: Auswechselbarer Steckverbinder
» Diese Mini-OTDR-Serie besitzt einen patentierten auswechselbaren Steckverbinder, der sich bei Bedarf jederzeit mühelos austauschen lässt, ohne dass der Tester an ein Service-Center eingesandt werden muss. Damit ist langfristig eine optimale Leistung ohne übermäßige Wartungskosten und Ausfallzeiten sichergestellt. Die integrierte Diagnosefunktion erlaubt zudem, den Status des optischen OTDR-Verbinders zu überprüfen, damit er nur dann gewechselt wird, wenn es wirklich nötig ist.
Selbst nach dem Wechsel des Verbinders bleibt das alte Kalibrierdatum gültig. Das OTDR muss nicht vor dem ursprünglich geplanten Termin kalibriert werden.
Zusatzfunktion: Faserlokalisierung mit Signalerkennung
» Das AXS kann als Lichtquelle genutzt werden und ein Signal aussenden, das von einem Live-Fiber-Detektor (LFD), einem Leistungsmesser oder einem anderen AXS erkannt wird, um den Verlauf einer Glasfaser zu verfolgen oder eine spezifische Faser zu identifizieren.
Das AXS-120 erkennt fünf unterschiedlich modulierte Signale (CW, 270Hz, 330Hz, 1kHz, 2kHz).
Das AXS-120 gibt es in zwei Ausführungen*:
- mit WiFi/BT: AXS-120-SM1
- ohne WiFi/BT: AXS-120-SM1-NRF
Anschluss (OTDR): 1310/1550 nm (34/32 dB) - Als APC und UPC erhältlich!
* Beide Varianten verfügen am OTDR-Anschluss über ein Inline-Leistungsmesser und der typischen Lichtquellenfunktion.
Bitte beachten Sie das Datenblatt für alle Eigenschaften, Spezifikationen und Zubehör!
ANWENDUNGEN
- Installation und Fehlerdiagnose von FTTx-Netzen
- Test von Zugangsnetzen (P2P)
- FTTx-/PON-Tests durch Splitter hindurch (bis zu 1:32)
- Passive optische LAN (POL)
- Testen von CATV und hybriden Glasfaser-Koaxial-Netzen (HFC)
- Installation von FTTA u. verteilten Antennensystemen (DAS)
