Fujikura Bändchenspleißplatz 100R12
Spleißplatz: 100R Mehrfaser-Fusionsspleißgerät / CT60 / RS-03
Artikelnummer : SP100R
- Beschreibung
- Eigenschaften
- Lieferumfang

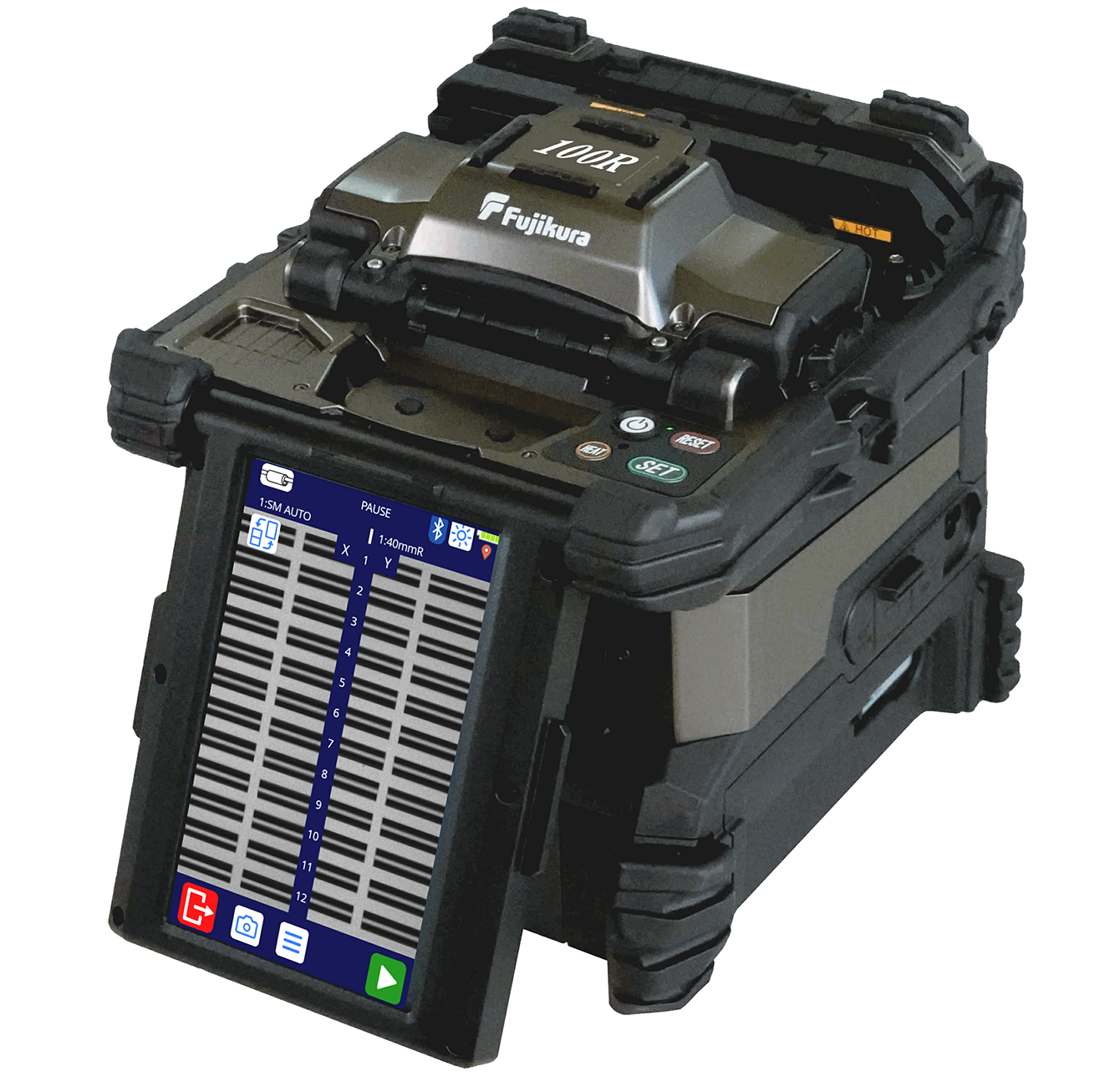

Fujikura 100R
Mehrfaser Spleißgerät für Glasfasernetze mit hoher Faserdichte
Vollautomatischer Bändchenspleißplatz für 12 oder 16 Fasern mit Auto Fiber Fit, Active Fusion Control und CT60 Fasertrenngerät.
Mehrfasern effizient und prozesssicher spleißen
Das Fujikura 100R ist ein Mehrfaser Fusionsspleißgerät für den Aufbau und Betrieb von Glasfasernetzen mit hoher Faserdichte. Je nach Ausführung verarbeitet das Gerät Bändchen mit 12 oder 16 Fasern gleichzeitig.

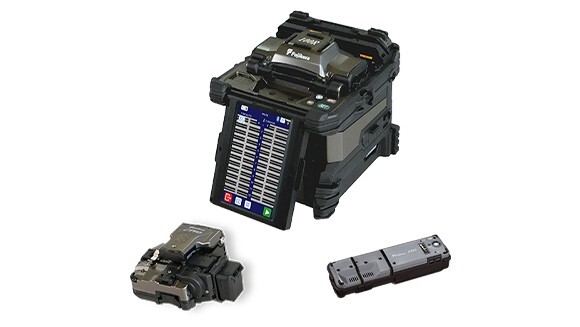

Der Spleißplatz besteht aus dem vollautomatischen 100R Spleißgerät, dem CT60 Fasertrenngerät, dem RS03 thermischen Abstreifwerkzeug, dem SS05 Einzelfaser Abstreifwerkzeug sowie Zubehör im Transportkoffer mit Arbeitsplattform.
Das 100R unterstützt Standard Bändchen, Spider Web Ribbon und unterschiedliche Faserzählungen. Wechselbare V Nuten erhöhen die Flexibilität im Feld und ermöglichen den Einsatz bei verschiedenen Faserzahlen und Faserabständen.
Produkt auf einen Blick
100R12 und 100R16
12 oder 16 Fasern
Bändchen, Spider Web Ribbon und Einzelfasern
CT60 mit Active Blade Management
Auto Fiber Fit und Splice Coach
GPS und Splice+ App

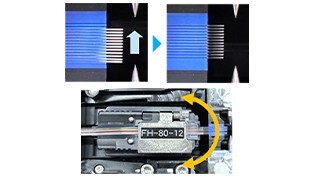

Highlight Auto Fiber Fit
Weniger Nachsetzen. Mehr Sicherheit beim Mehrfaserspleißen.
Beim Mehrfaserspleißen entscheidet die saubere Faserlage über Tempo und Spleißqualität. Das Fujikura 100R erkennt optische Fasern, die nicht korrekt in der V Nut liegen, und richtet sie automatisch aus. Das reduziert manuelle Korrekturen und unterstützt einen stabilen Arbeitsablauf im Feld.
Automatische Faserausrichtung
Das 100R korrigiert die Lage von Fasern, wenn sie beim Einlegen nicht sauber in der V Nut sitzen.
Weniger manuelle Eingriffe
Das erneute Öffnen, Nachsetzen und Prüfen der Fasern wird reduziert. Das spart Zeit bei wiederkehrenden Arbeitsschritten.
Vorteil bei Spider Web Ribbon
Der FH 80 Faserhalter erleichtert das Einlegen intermittierend verbundener Bändchen wie Spider Web Ribbon.
Fujikura gibt unter definierten Testbedingungen eine Reduzierung der erneuten Fasereinlage um etwa 80 Prozent an.
Zentrale Vorteile
Mehrfaserspleißen mit 12 oder 16 Fasern
Das 100R verarbeitet je nach Ausführung 12 oder 16 Fasern gleichzeitig und eignet sich damit für Netze mit hoher Faserdichte.
Auto Fiber Fit als Workflow Funktion
Das Gerät richtet nicht sauber sitzende Fasern automatisch aus. Das reduziert manuelles Nachsetzen und stabilisiert den Ablauf.
Active Fusion Control
Die Technologie analysiert die Faserhelligkeit während des Spleißvorgangs und regelt die Spleißparameter in Echtzeit.
Wechselbare V Nuten
Die wechselbaren V Nuten unterstützen verschiedene Faserzahlen und Faserabstände. Das erhöht die Flexibilität im Feld.
Qualität und Workflow im Mehrfasermanagement
Fiber End Gap Correction
Das Gerät erkennt den Abstand zwischen linker und rechter Faser und gleicht ihn automatisch aus. Das unterstützt gleichmäßigere Spleißbedingungen.
Automatische Klemmkraft
Die Faserklammern passen die Klemmkraft an die Faseranzahl an. So sitzen die Fasern sicher für den Spleißvorgang.
Automatischer Windschutz
Nach dem Einlegen der Fasern öffnen und schließen die Windschutzelemente automatisch. Das unterstützt einen flüssigen Arbeitsablauf.
CT60 Fasertrenngerät im 100R Workflow
Das CT60 arbeitet drahtlos mit dem 100R zusammen. Das Spleißgerät verwaltet die Schneidradposition in Echtzeit und dreht das Schneidrad automatisch weiter, wenn eine Position verschlissen ist.
28 Schneidradpositionen
Das CT60 nutzt 28 Schneidradpositionen und benötigt keine Höhenverstellung der Klinge.
Automatische Positionierung
Das 100R erkennt verschlissene Positionen und steuert die automatische Drehung auf die nächste Position.
Klare Rückmeldung
Die Schneidradlebensdauer wird am Display angezeigt. Das Spleißgerät informiert, wenn eine neue Klinge erforderlich ist.
Splice Coach, GPS und Splice+ App
Der Splice Coach unterstützt neue Anwender Schritt für Schritt im Spleißprozess. Das hilft dabei, Arbeitsschritte sauber auszuführen und den Einstieg in Mehrfaseranwendungen zu erleichtern.
Die GPS Funktion dokumentiert den Spleißort. Über die Splice+ App lassen sich Standortinformationen und Spleißergebnisse einsehen. Zusätzlich unterstützt die App eine Gerätesperre zum Schutz vor Diebstahl.
Über den USB C Anschluss kann das 100R mit kompatiblen mobilen Stromquellen nach USB PD Standard geladen werden.
Nutzerfreundliche Funktionen
Anwendungen
Beratung für Mehrfaseranwendungen
Welche Ausführung, Faserhalter und V Nuten zu Ihrer Anwendung passen, hängt von Faserzahl, Fasertyp und Aufbau des Netzes ab. Wir beraten Sie bei der Auswahl des passenden 100R Spleißplatzes.
Eigenschaften
Fujikura 100R
Spleißtechnik und Fasermanagement
- Mehrfaser Fusionsspleißgerät für bis zu 12 oder 16 Fasern
- Geeignet für Standard Bändchen und Spider Web Ribbon
- Wechselbare V Nuten für unterschiedliche Faserzahlen und Faserabstände
- Unterstützung für 250 µm und 200 µm Fasern je nach V Nut
- Spleißen von Einzelfasern möglich
Automatisierung und Workflow
- Auto Fiber Fit reduziert das manuelle Nachsetzen von Fasern
- Fiber End Gap Correction gleicht den Abstand zwischen linker und rechter Faser automatisch aus
- Automatische Klemmkraftanpassung je nach Faseranzahl
- Automatischer Windschutz für einen flüssigen Spleißprozess
- Neuer FH 80 Faserhalter für einfacheres Setzen von intermittierend verbundenen Bändchen
Qualität und Dokumentation
- Active Fusion Control mit Echtzeitregelung der Spleißparameter
- Active Blade Management in Verbindung mit dem CT60 Fasertrenngerät
- Anzeige der Schneidradlebensdauer direkt am Spleißgerät
- GPS Funktion zur Dokumentation des Spleißortes
- Splice+ App für Standortinformationen, Spleißergebnisse und Gerätesperre
Nutzerfreundliche Funktionen
CT60 Fasertrenngerät im 100R Workflow
Das CT60 arbeitet drahtlos mit dem 100R zusammen. Das Spleißgerät verwaltet die Schneidradposition in Echtzeit und dreht das Schneidrad automatisch weiter, wenn eine Position verschlissen ist.
28 Schneidradpositionen
Das CT60 nutzt 28 Positionen und benötigt keine Höhenverstellung der Klinge.
Automatische Positionierung
Das 100R erkennt verschlissene Positionen und steuert die automatische Drehung auf die nächste Position.
Klare Rückmeldung
Die Schneidradlebensdauer wird am Display angezeigt. Das Spleißgerät informiert, wenn eine neue Klinge erforderlich ist.
Lieferumfang
Fujikura 100R Kit
Spleißgerät und Energieversorgung
- 1 x Fujikura 100R12 oder 100R16 Mehrfaser Spleißgerät
- 1 x Akku BTR 19
- 1 x Netzteil ADC 22
- 1 x Netzkabel ACC 19, ACC 20, ACC 21, ACC 22 oder ACC 23
- 1 x USB Kabel USB 02
- 1 x Spleißgerät Trageschlaufe ST 02
Elektroden, V Nuten und Werkzeug
- Ersatzelektroden ELCT2 16C, je nach Ausführung
- Ersatz V Nut für 12 Fasern VG12 02
- Ersatz V Nut für 16 Fasern VG16 02, bei 100R16
- Ersatz V Nut für 16 Fasern und 200 µm Pitch VG16 02 200, bei 100R16
- 1 x Inbusschlüssel HEX 01
- 1 x V Nut Reinigungsbürste VCB 01
Arbeitsplattform und Transport
- 1 x Transportkoffer CC 48
- 1 x Arbeitsplattform links WT 11L
- 1 x Arbeitsplattform rechts WT 11R
- 1 x Arbeitsplattform J Plate JP 11
- 1 x Stativschraube für Spleißgerät TS 04A
- 1 x Stativschraube für Fasertrenngerät TS 04B
- 1 x Tragegurt für Transportkoffer ST 03
- 1 x Alkoholspender AP 02
Faservorbereitung
- 1 x SS05 Einzelfaser Abstreifwerkzeug
- 1 x RS03 thermisches Bändchen Abstreifwerkzeug
- Zubehör für RS03 gemäß Datenblatt
- 1 x digitales Handbuch, im Spleißgerät abgelegt
CT60 Fasertrenngerät
- 1 x CT60 Fasertrenngerät
- 1 x Faserrestebehälter FDB 07
- 1 x Spacer SPA CT60 10
- 1 x Fiber Setting Plate AD 60A
- 1 x Blade Holder Adapter BHA CT60
- 1 x Transportbox für Fasertrenngerät CC 49
- 1 x Inbusschlüssel HEX 01
- 1 x Handbuch M CT60 E
Hinweis zum Lieferumfang
Der Lieferumfang unterscheidet sich je nach Ausführung 100R12 oder 100R16. Details entnehmen Sie bitte dem Datenblatt oder fragen Sie Ihren persönlichen Opternus Ansprechpartner nach der passenden Konfiguration.
