4iOLM ist die innovative OTDR-basierte Softwarelösung für anspruchsvolle Glasfasertests
Wenn Sie Ihr OTDR mit der userfreundlichen Anwendung iOLM von EXFO erweitern, dann bekommen Sie die volle Leistung des OTDRs. Denn iOLM setzt neue Maßstäbe für die Automatisierung Ihrer OTDR-Tests. Dabei nimmt iOLM bei Bedarf die wichtigsten Einstellungen vor und wertet die OTDR Messergebnisse aus – Sie erhalten eine Piktogramm-Darstellung der Messkurve inklusive der Bewertung jedes Ereignisses – daher auch für Neueinsteiger!
Gut zu wissen
iOLM arbeitet mit geeigneten EXFO OTDR-Modulen und OTDR zusammen.
Die Anwendung wird auf der Plattform installiert. Die Module müssen also „iOLM ready“ sein.
Nur iOLM erkennt automatisch die Link-Eigenschaften und nimmt die notwendigen Einstellungen selbst vor!

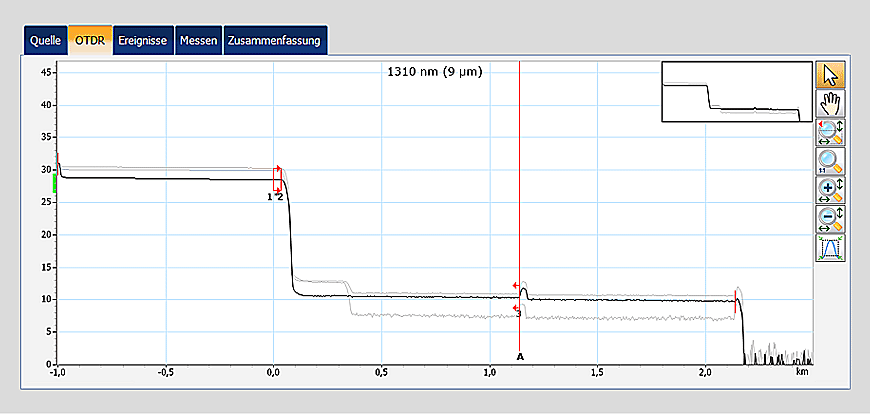

Die Abbildung zeigt die traditionelle OTDR-Messmethode.
iOLM bietet mehr Potential als das OTDR. Die traditionelle OTDR-Messmethode mit voreingestellter Wellenlänge und Pulsbreite sowie einer einzelnen Messung kann nicht alle Ereignisse auf der gemessenen Strecke finden. iOLM dagegen führt mindestens 6 Messungen mit mehr Wellenlängen und Pulsbreiten durch und übersieht so keine Ereignisse. iOLM nimmt auch von allein die Bewertungen vor und entscheidet selbst, wie viele Messungen notwendig sind, um alle Ereignisse zu finden.

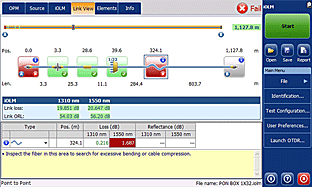

Die OTDR Darstellungen im Linear View ganz oben zeigen lediglich die gefundenen Ereignisse ohne intelligente Benennung. Die iOLM-Piktogramm-Darstellung iOLM "View" zeigt typische Ereignisse wie fehlerhafter Spleiss, Macrobending oder Splitter mit intelligenter Bewertung.
Beratung zur iOLM-Softwarelösung
Wie funktioniert das iOLM?
Herausforderungen bei OTDR-Messungen sind die richtigen Voreinstellungen vor jeder Messung und die Interpretation der Messkurve, wofür Erfahrung und gute Kenntnisse erforderlich sind. Sind diese Kenntnisse nicht in ausreichendem Maße vorhanden, müssen Messungen wiederholt werden - das gilt es zu vermeiden!
Dabei nutzt iOLM intelligente Algorithmen, die sich direkt an die aktuelle Testumgebung anpassen. Per einfachem Tastenklick lokalisiert und identifiziert iOLM alle Ereignisse auf der Messstrecke dynamisch mit maximaler Auflösung.
Das Funktionsprinzip
- Dynamische Mehrpuls-Abnahmemessung
Die iOLM-Anwendung stellt die Testparameter für JEDE zu testende Strecke dynamisch ein. Dabei nutzt die Software je nach Bedarf eine Kombination aus kurzen, mittleren und langen sowie Wellenlängen. - Intelligente Kurvenanalyse
Auf Grundlage mehrerer Messungen und mit Hilfe erweiterter Algorithmen ist iOLM in der Lage, mehr Ereignisse mit maximaler Auflösung zu erkennen. - Zusammenfassung aller Ergebnisse in linearer Darstellung mit Symbolen
Ubersichtliche Anzeige der Ergebnisse mit aussagekräftigen Symbolen auf der Faserstrecke, damit der Techniker sofort den Pass/Fail-Status der einzelnen Ereignisse nach ausgewählten Standards einschätzen kann. So werden Fehlinterpretationen vermieden. - Umfangreiche Diagnose
Analyse der mit "Fail" bewerteten Ereignisse mit Lösungsvorschlägen. Anleitung des Technikers zum schnellen und erfolgreichen Beheben der Störung. -
iOLM zeigt komplexe OTDR-Testergebnisse in Form von Messergebnissen an, die für Techniker jeder Qualifikationsstufe verständlich sind.
10 Vorteile iOLM – 10 Jahre iOLM von EXFO
- Intelligent und anpassungsfähig
iOLM basiert auf intelligenten Algorithmen, die die Testeinstellungen automatisch und dynamisch an den einzigartigen Kontext jeder Glasfaserverbindung anpassen. -
Zuverlässige und genaue Ergebnisse
Jedes reflektive oder nicht-reflektive Ereignis auf der Messstrecke wird durch Mehrfachmessungen erfasst und korrekt bewertet. Somit werden Fehlinterpretationen durch den Techniker und damit verbundene kostspielige Neumessungen vermieden. - Vollautomatisch
Nehmen Sie bei bekannten Streckenlängen eigene Einstellungen vor – das spart Zeit. Sie können iOLM per Knopfdruck auch die komplette Messstreckenerfassung überlassen. Mehrere automatisch ablaufende Messvorgänge zeigen Ihnen lückenlos alle Ereignisse des Glasfaseranschlusses. - Erkenntnisse zur Fehlerbehebung
Bietet umsetzbare Erkenntnisse, mit denen Techniker Fehler schneller beheben können. - Vollständige benutzerfreundliche Darstellung
Ordnet jedes Ereignis des Glasfaser-Links basierend auf allen Messdurchgängen mit einfach zu lesenden Symbolen zu, wobei die patentierte EXFO-Methode verwendet wird. - Klare Diagnose
Durch eine eindeutige Pass/Fail-Diagnose können Techniker Fehler vor Ort beheben. - Teste alles
Prüfen Sie Standardnetze und Netze der nächsten Generation. Dabei ist es gleich, ob es sich um ein Punkt-zu-Punkt-Netz oder einen PON-Anschluss handelt. Auch kaskadierte oder asymmetrische PON-Strukturen werden zuverlässig erkannt. - Darstellung auch als SOR Trace möglich
Anerkannt von nahezu allen Netzbetreibern. Bei Bedarf ist eine Ausgabe als OTDR Kurve möglich. - Einfach zu bedienen und zu interpretieren
Eine einfache Benutzerschnittstelle (GUI) erleichtert auch Technikern mit weniger Erfahrung die Bedienung. - Klassenbester
EXFO verfügt über 30 Jahre Erfahrung in der Charakterisierung von Glasfaseranschlüssen. Dieses Know-how macht iOLM zur präzisesten und zuverlässigsten Lösung auf dem Markt.
Beratung zur iOLM-Softwarelösung
iOLM Einsatzgebiete
| Netzwerk-Anwendungen |
| Punkt-zu-Punkt Netze |
|

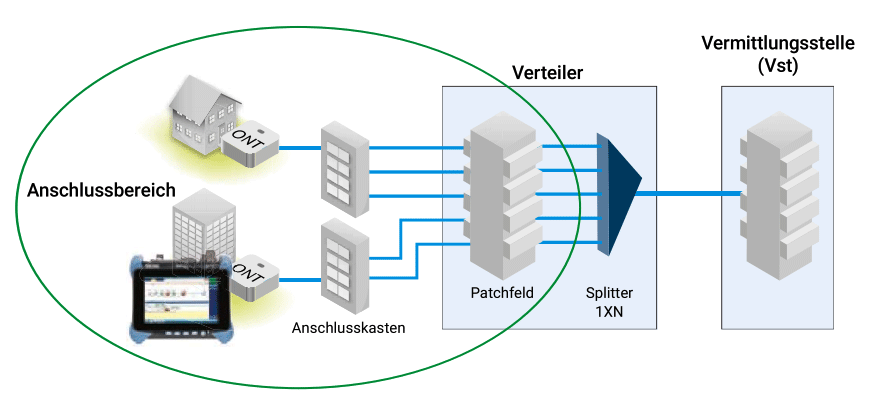

FTTx-Anschlussbereich ("Letzte Meile") |
| Zertifizierung von LAN / WAN, Enterprise-Netzen, Rechenzentren |
| FTTX / PON-Netze im Mehrfamilienhäusern |
| Fronthaul (FTTA, DAS und Kleinzellen) sowie Backhaul |
| Passive optische LAN (POL) |
| Metro-Kernnetze und Langstreckennetze (LH) |
| CWDM / DWDM |
| Kabelzertifizierung (IL / ORL Messung) |
Beratung zur iOLM-Softwarelösung
Sparen Sie Zeit mit den optimalen Vorkonfigurationen der iOLM-Optimodes
Mehr Potential als ein OTDR bieten die Optimodes. Sie sind sozusagen das Fine-Tuning für iOLM. Anstatt vollautomatisch zu messen, sind Optimodes spezielle Voreinstellungen in besonderen Umgebungen. Befinden Sie sich im Data Center oder FTTH-Bereich, können Sie mit Optimodes in erheblich kürzerer Zeit optimale Messergebnisse erzielen!
Neu ist der Optimode für FTTH-Mittelstrecken mit deutlich schnelleren Messzeiten im Vergleich zum OTDR und der Sicherheit, dass Sie die Baustelle ohne Fehler verlassen können - Sie finden alle Ereignisse auf der Strecke!
| Beschreibung der aktuellen Optimodes | |
|
1 |
Optimode: Schnelle Messungen auf Mittelstrecken |
|
2 |
Optimode: Schnelle Messungen auf Kurzstrecken |
|
3 |
Optimode: Kurzstrecke mit dicht aufeinander folgenden Ereignissen |
| 4 | Optimode: SFP-sichere Fehlerdiagnose Anwendung: Punkt-zu-Punkt-Fehlerdiagnose bis 100 km |
| 5 |
Optimode: Zertifizierung des PON-Anschlussbereichs („letzte Meile“) Dieser Optimode wurde für die Zertifizierung des Anschlussbereichs optimiert und überprüft alle Verbindungsstellen zwischen dem Kunden und dem Splitter, einschließlich Splitter-Durchgang, aber ohne Elemente hinter dem Splitter. |
Beratung zur iOLM-Softwarelösung
Übersicht der iOLM-Pakete und Optionen
mit den entsprechenden Leistungsmerkmalen
| Paket / Option | Leistungsmerkmale |
| Dynamische Aufnahmemessung bei mehreren Pulsbreiten und Wellenlangen | |
| Intelligente Kurvenanalyse | |
| Ansicht und Ereignistabelle der Faserstrecke | |
| Intelligente Fehlerdiagnose | |
| Generierung van SOR-Kurvendateien | |
| iOLM Standard | Eine iOLM-Datei pro Strecke zur einfacheren Berichterstellung |
| Optimode: Schnelle Messungen auf Kurzstrecken | |
| Optimode: Kurzstrecke mit dicht aufeinander folgenden Ereignissen | |
| Optimode: Schnelle Messungen auf Mittelstrecken - FTTH (P2P bis 20km) | |
| Echtzeit-OTDR | |
| SOR-Puls-Editor | |
| SOR-Kurvenansicht | |
| iOLM Advanced (iADV) a | Kundenspezifische Elemente |
| Erweiterte Streckenbearbeitung und erneute Analyse | |
| 2:N Splitter-Charakterisierung | |
| Optimode: SFP-sichere Fehlerdiagnose b | |
| Optimode: Zertifizierung des PON-Anschlussbereichs ("letzte Meile") | |
| iOLM Pro (iPRO umfasst iADV und iLOOP) a | Automatische Charakterisierung und Fehlerdiagnose van MPO-Kabeln (mit EXFO Faserschalter) (iMF) |
| iLOOP a | iOLM Loopback-Messung |
| iCERT a | Option zur Kabelzertifizierung |
|
Beratung zur iOLM-Softwarelösung

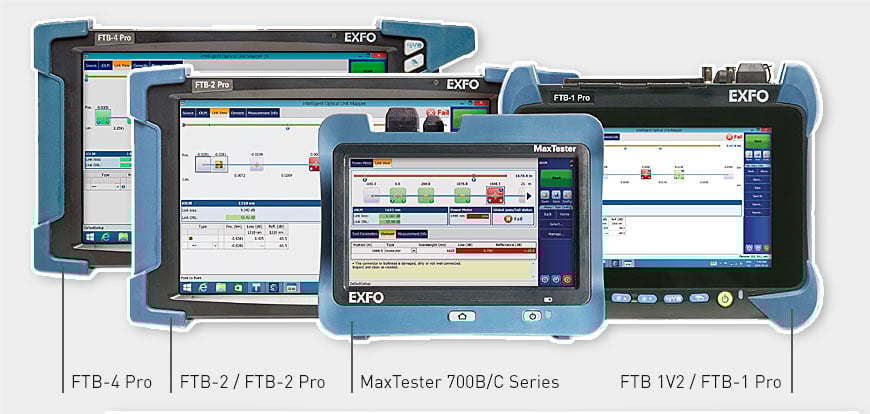

iOLM Plattformen & Module
| Unterstützte Plattformen | Unterstützte Modelle |
| EXFO FTB-1 V2 | EXFO FTB-735C (FTB-1v2) |
| EXFO FTB-1 V2 PRO | EXFO FTB-750C (FTB-1v2) |
| EXFO FTB-2 | EXFO FTBx-720C (FTB-2) |
| EXFO FTB-2 PRO | EXFO FTBx-730C (FTB-2) |
| EXFO FTB-4 PRO | EXFO FTBx-735C (FTB-2) |
| Maxtester | EXFO FTBx-740C (FTB-2) |
| EXFO OTDR MaxTester 730C | EXFO FTB-7400E (FTB-2) |
| EXFO OTDR MaxTester 720C | EXFO FTB-7600E Ultra Long-Haul (FTB-2 / 4) |
| EXFO OTDR MaxTester 715B |
