Beispiele: ODC-2, ODC-4, Q-ODC-12, MIL-DTL-38999, ARINC 801

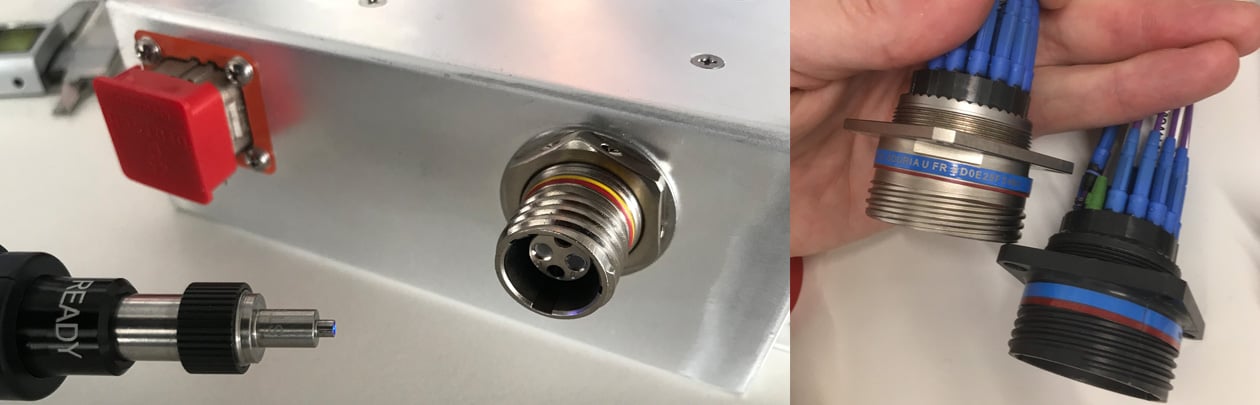

Spezielle Stecker im Flugzeugbau: Sonderadapter auf Exfo-Fip zur Steckerinspektion im Flugzeug (linkes Bild). Besondere Stecker nach MIL-DTL-38999-Qualifikation für raue Umgebungen (linkes Bild).
Spezielle Anwendungen in rauen Umgebungen erfordern auch spezielle Stecker
Auf dem Wasser (Schiffsbau), in der Luft (Flugzeugbau), auf der Schiene (ICE), in der Energiegewinnung (Windkrafträder) und auf dem Land (z. B. bei TV-Live-Übertragungen) gibt es extreme Temperaturschwankungen, Schwingungen, ätzende Gase, Vibrationen, Luftfeuchtigkeit u.v.m., was für LWL-Konstrukteure sehr herausfordernd sein kann.
Die Verbinder müssen robust und zuverlässig sein und vor allem Installationssicherheit bieten, was gerade für die Arbeit von ungelernten LWL-Installateuren sehr wichtig ist. Denn beschädigte Glasfaserschnittstellen sind die Hauptursache für Fehler in den Glasfasernetzen.
Wichtig dabei ist der IP Code, der den Schutzgrad gegen Fremdkörper und Berührung und gegen Wasser von Gehäusen und Abdeckungen bezeichnet. Er ist gemäß IEC 529, EN 60529, DIN VDE 0470-1 und NF C 20-010 festgelegt.
Das sind die Schutzklassen für den IP Code
Die IP Schutzklassen setzen sich aus den Ziffern 1 und 2 zusammen.Beispiele: IP20 wäre ein geringer Schutz gegen Berührung, aber kein Schutz gegen Wasser,
IP68 heißt „staub- und wasserdicht. Ist die erste Ziffer die 0, so spricht man von IPX1, IPX2 usw, was also lediglich einen Wasserschutz kennzeichnet.
| 1. Ziffer | Schutz gegen Fremdkörper und Berührung | 2. Ziffer | Schutz gegen Wasser |
| 0 | ungeschützt | 0 | kein Schutz |
| 1 | geschützt gegen feste Fremdkörper > 50 mm und gegen Berührung mit Handrücken | 1 | geschützt gegen Tropfwasser |
| 2 | geschützt gegen feste Fremdkörper > 12 mm und gegen Berührung mit Finger | 2 | geschützt gegen Tropfwasser untere 15° |
| 3 | geschützt gegen feste Fremdkörper > 2,5 mm und gegen Berührung mit Werkzeug | 3 | geschützt gegen Spritzwasser |
| 4 | geschützt gegen feste Fremdkörper > 1 mm und gegen Berührung mit Draht | 4 | geschützt gegen Spritzwasser |
| 5 | geschützt gegen Staub und Berührung | 5 | geschützt gegen Strahlwasser |
| 6 | dicht gegen Staub, geschützt gegen Berührung | 6 | geschützt gegen schweres Strahlwasser |
| 7 | geschützt gegen zeitweiliges Untertauchen | ||
| 8 | geschützt gegen dauerhaftes Untertauchen |
Eine entsprechende Auswahl der speziellen Stecker beschreiben wir hier mit Beispielbildern und technischen Daten: ODC-Stecker, Stecker nach MIL-DTL 38999-Spezifikation und ARINC

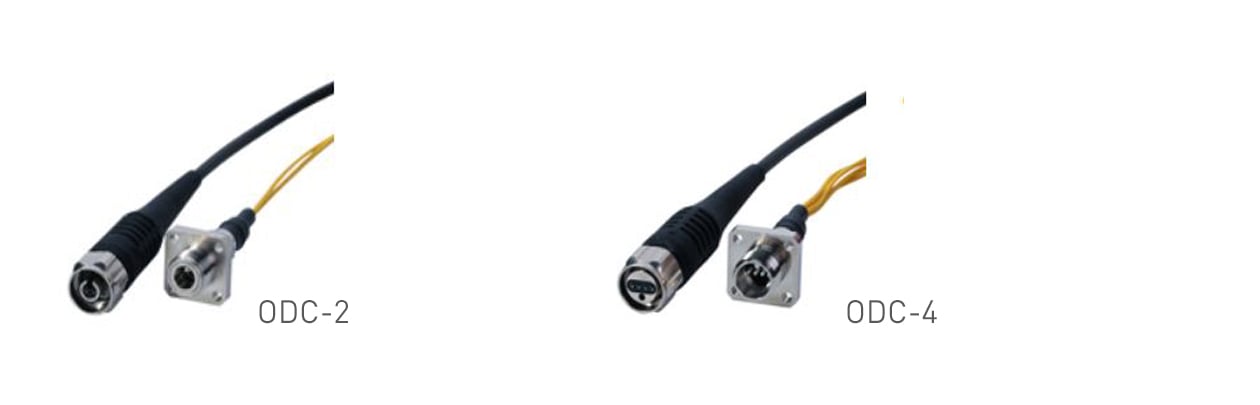

Technische Eigenschaften | ODC-2 und ODC-4
| Ferrule | Kompakte Konstruktion mit 2 x 1,25 mm-Ferrulen/Vollkeramische Ferrule und Hülse bzw. 4x1,25 mm-Ferrule beim ODC-4, integrierte Buchse mit rechteckigem oder sechseckigem Flansch |
| Gehäusematerial | Vernickeltes Messing |
| Faseranzahl je Stecker | 2 beim ODC-2/4 beim ODC-4 |
| Versionen | SM/MM |
| Typ. Einfügedämpfung | MM 0,20 dB| SM 0,20 dB |
| Schutzklasse | IP68 |
| Leistungsstandard | IEC 61753-1 Cat. E |
| Betriebstemperatur | -40°C bis +85°C |
| Steckzyklen | ca. 1000 bei regelmäßiger Reinigung |
| Mechanische Leistung | ODC-2-Stecker und ODC-4-Stecker: ≤ 800 N Zugbelastung, ≤ 30N Seitenbelastung |
| Verriegelung | Schutzkappe geschraubt, wasserfest, staubdicht und korrosionsbeständig |
| Verbreitung | weltweit |
| Einsatzgebiet | für einfache und sichere LWL-Installation, LAN |
Technische Eigenschaften | Q-ODC-12
| Ferrule |
Kompakte Konstruktion mit Kunststoff-Ferrule (PPS), integrierte Buchse mit rechteckigem Flansch |
| Gehäusematerial | Vernickeltes Messing |
| Faseranzahl je Stecker | max. 12 |
| Versionen | SM/MM |
| Typische Einfügedämpfung | MM 0,15 dB| SM 0,15 dB |
| Schutzklasse | IP68 (3m/30 Tage) |
| Leistungsstandard | IEC 61753-1 Cat. E |
| Betriebstemperatur | -40°C bis +85°C |
| Steckzyklen | ca. 100 bei regelmäßiger Reinigung |
| Mechanische Leistung | Q-ODC-12-Stecker: ≤ 500 N Zugbelastung, ≤ 30 N stat. Seitenbelastung |
| Verriegelung | höchste Sicherheit für Outdoor-Installationen, Schutzkappe geschraubt, wasserfest, staubdicht und korrosionsbeständig |
| Verbreitung | weltweit |
| Einsatzgebiet | raue Umgebungen, LAN, ICE, FTTA etc. |
Leistungsnormen von 2 gängigen Spezial-Steckern für Anwendungen mit kurzen Kabeln, qualifiziert nach MIL-DTL 38999 und Arinc 801
Besondere Steckverbinder qualifiziert nach MIL-DTL 38999-Spezifikation
Diese auch für zivile und militärische Anwendungen zugelassenen Steckverbinder gibt es in zahlreichen Ausführungen, Werkstoffen und Oberflächen für die hohen Anforderungen der Bodenabwehr, Marine, Luft- und Raumfahrt. Sie sind auf Langzeit-Zuverlässigkeit in rauen Umgebungen geprüft und erfüllen die strengen Spezifikationen von MIL-DTL-38999.
Diese oft verwendeten Rundsteckverbinder für Militär-, Luft- und Raumfahrtanwendungen zeichnen sich aus durch:
- eine hohe Packungsdichte mit bis zu 24 Glasfaserkontakten
- eine Schraubkupplung für ausgezeichnete Vibrationsbeständigkeit
- einen vollständigen Kontakt-Berührungsschutz für Blindsteck-Kupplung.
Hier sind weitere Eigenschaften dieser sehr beliebten Rundstecker – ohne Anspruch auf Vollständigkeit:
Umwelteigenschaften:
- robust: Temperaturbereich -65 °C bis + 200 °C
- Flüssigkeitsbeständigkeit gegen MIL-PRF-5606: Hydraulikflüssigkeit,MIL-DTL-83133: JP-8 Flugzeugkraftstoff, MIL-PRF-7808: Schmieröl, MIL-PRF-23699: Schmieröl, MIL-A-8243: Enteisungs-/Abtauflüssigkeit, MIL-C-25769: Flugzeugreinigungsmittel, MIL-PRF-87937: Flugzeugreinigungsmittel, MIL-G-3056: Benzin, Flüssigkeitsimmersion nach EIA 364.10, Salzsprühbeständigkeit: 48 Stunden
- Haltbarkeit: 500 Steckzyklen (1.500 Zyklen bei Verbundsteckverbindern)
- Stoßfestigkeit: 300 g, 3 ms auf den 3 Achsen
- Sinus-Schwingung: bis zu 60 g über 36 Std.

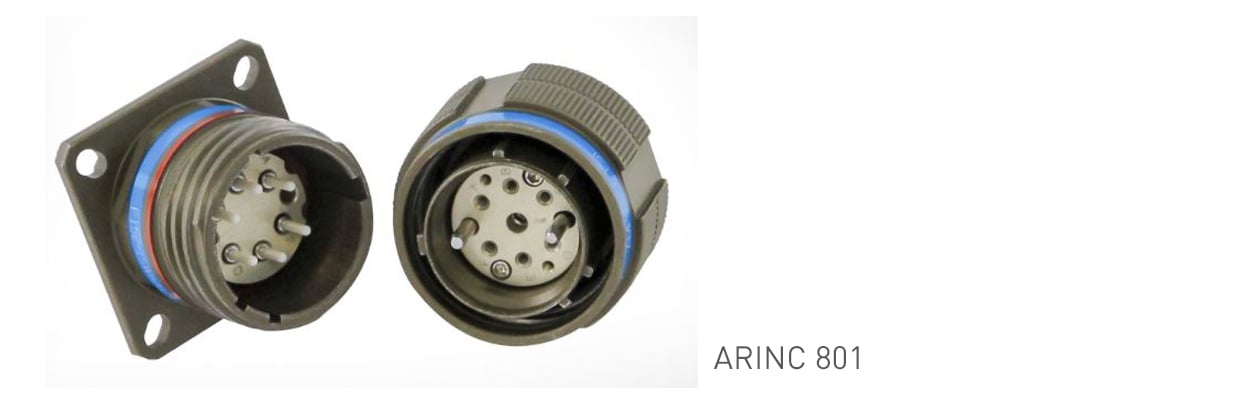

Besondere Steckverbinder qualifiziert nach LWL ARINC 801 – Spezifikation
| Ferrule |
Standard-Ferrule mit 1,25 mm und Hülse |
| Hohe Dichte | 2 - 32 Kanäle, PC und APC werden unterstützt |
| Versionen | SM/MM |
| Typische Einfügedämpfung | MM 0,12 dB bei 850 nm und 1310 nm | SM APC: IL 0,12 dB und RL>65 dB bei 1310 nm und 1550 nm |
| Lebensdauer bei 100 °C | 1000 Stunden |
| Haltbarkeit | ca. 500 Steckzyklen |
| Betriebstemperatur | -55 °C bis +125 °C |
| Verbreitung | weltweit |
| Einsatzgebiet | für die Raum- und Luftfahrt sowie militärische Anwendungen |
Merkmale und Vorteile:
- Qualifiziert für die ARINC 801-Spezifikation (Rundstecker), die besonderen Stecker der ARINC Serie 600 sind rechteckig
- Präzise Ausrichtung und Komponenten bieten hervorragende optische Eigenschaften
- Unterstützt APC-Anschlüsse für RF-Over-Glas- und andere Anwendungen, die eine geringe Rückreflexion erfordern
- Unterstützt die Standard-Suite von 38999-Rückgehäusen und Zubehör
- Abnehmbare ASR erleichtert Termini-Reinigung und -Wartung
Gut zu wissen:
Opternus hat das entsprechende Werkzeug und Zubehör zur Inspektion und Reinigung dieser Stecker!
Das ist z. B. Reinigungsmaterial nicht nur für 1,25 mm- und 2,5 mm-Stecker, sondern auch für 1,6 mm-/2 mm-/3 mm-/3,175 mm-Stecker. Dann haben wir alle Mikroskop-Lösungen für diese Stecker und Lösungen für Datendurchsatzmessung, Rotlichtdämpfungsmessungen, OTDR-Messungen und viel mehr. Kontaktieren Sie uns gerne.
