Wie funktioniert ein ROADM?

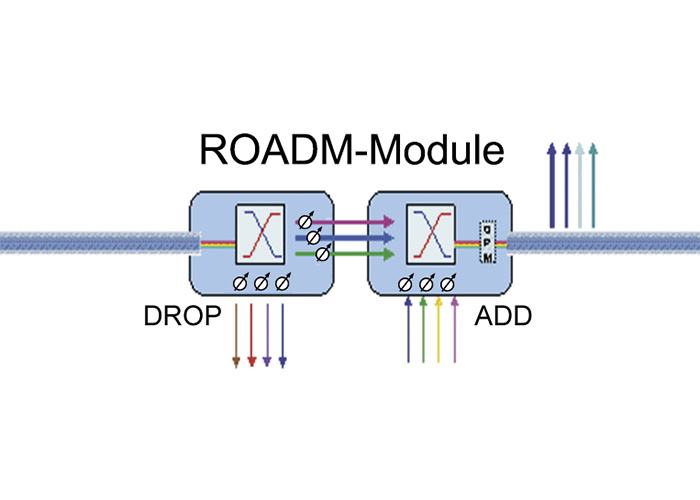

Ein re-konfigurierbarer optischer Add-Drop-Multiplexer (ROADM) ist eine Form des optischen Add-Drop-Multiplexers, der die Fähigkeit zur ferngesteuerten Umschaltung des Datenverkehrs eines WDM-Systems auf der Wellenlängenschicht hat. Dies ermöglicht es, einzelne Wellenlängen-Kanäle der transportierenden Glasfaser hinzuzufügen oder auszukoppeln ohne dabei alle WDM-Kanäle optisch-elektrisch-optisch konvertieren zu müssen.
Die wesentlichen Vorteile des ROADM sind:
- Die Planung der gesamten Bandbreitenzuordnung muss nicht während des erstmaligen Einsatzes eines Systems durchgeführt werden.
- Die Konfiguration kann vorgenommen werden, wie und wann erforderlich.
- ROADM ermöglicht die Remote-Konfiguration und Re-Konfiguration.
- Da die Routen von Signalen nicht vorab bekannt sind, besteht eine Notwendigkeit eine Leistungsbalance vornehmen zu können. ROADMs können für ein automatisches Power-Balancing sorgen.
ROADM-Funktionalitäten wurden ursprünglich nur in Langstrecken-DWDM-Geräten eingesetzt. Seit 2005 wurden auch in Metronetzen ROADM-Funktionen erforderlich, um auch dort den immer größer werdenden Verkehr durch paketbasierte Dienste abwickeln zu können.
Schalt- oder Re-Konfiguration
eines ROADM
Die Schalt- oder Re-Konfiguration eines ROADM wird erreicht durch eine Vielzahl von Switching-Technologien wie:- MEMS (Mikrosysteme)
- Flüssigkristall
- thermo-optische und Lichtstrahlsteuerungsschalter in planbaren Wellenleiter-Schaltungskreisen
- abstimmbare optische Filter-Technologie
