Ein OTDR Messgerät liefert neben einer Längenermittlung (tatsächlich gemessen wird die Laufzeit eines Lichtpulses) den ortsaufgelösten Dämpfungsverlauf eines Prüflings (Singlemode oder Multimode Glasfaser bzw. LWL). Das Messprinzip beruht darauf, dass kurze Pulse gesendet werden, die den Prüfling durchlaufen. Beim Durchlaufen der Faser wird von jedem Ort ein kleiner Teil des Lichts auf Grund der Rayleigh-Streuung zum Gerät zurückgeleitet.
Von entfernteren Orten kommt die Streuung also später und um die Faserdämpfung abgeschwächt zum Messgerät zurück. Die Anzeige des Messgerätes stellt den Intensitätsverlauf über einer Zeitachse dar, wobei die Zeitachse in Entfernung umgerechnet ist.
Finden Sie das richtige OTDR für Ihre Aufgaben!
Mithilfe unseres ODTR-Entscheidungsbaums fällt die Wahl des richtigen OTDR-Geräts für Sie leicht.
Jetzt auf den Button klicken und direkt downloaden.

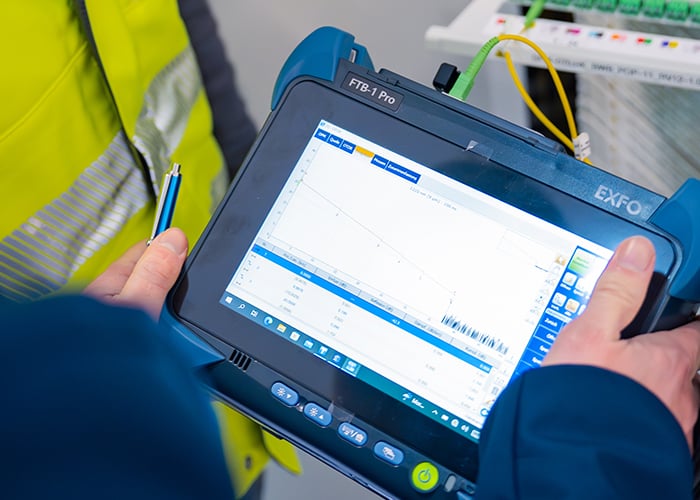

Grundsätzlich ist die Messkurve eine abfallende Gerade, auf der lokale Dämpfungsstellen durch zusätzliche "Intensitätstreppen” erkannt werden können. An Steckverbindern entstehen aufgrund der Fresnelreflexion vergleichsweise starke Signale, die auf der OTDR Kurve als positive Ausschläge dargestellt werden
Werden unterschiedliche Fasertypen verbunden und mit einem OTDR gemessen, kann es zu richtungsabhängigen Dämpfungswerten kommen. Dies begründet die häufige Forderung, Glasfaserstrecken bidirektional zu messen.
Kenngrößen eines OTDRs sind dessen Dynamikbereich, sogenannte Totzonen und Auflösungsvermögen.
Wählen Sie das richtige OTDR
Jede Anwendung hat ihre spezifischen Anforderungen. Das richtige OTDR muss an der richtigen Stelle verwendet werden. OTDRs können auf hohe Auflösung optimiert sein, mehr Dynamik, bestimmte Wellenlängen oder andere Parameter.
LAN/WAN | DataCenters | Enterprise/private Networks | P2P Access
- Kurze Totzone, um dicht aufeinander folgende Ereignisse zu finden.
- Multimode und Singlemode Tests mit einem Gerät
- Encircled Flux (EF) Multimode Einfügebedingungen, um maximale Genauigkeit zu erzielen.
- Zertifizierung auf Knopfdruck mit Pass-/Fail-Status.
- On-board Pass/Fail Grenzwerte entsprechend neuester internationaler Standards (incl. TIA-568, ISO11801) zur Rechenzentrums-Zertifizierung.
FTTA | Remote Radio head (RHH) | DAS/Small Cells | Cell Backhaul CATV
- Dynamik optimiert auf Leistungsfähigkeit und Genauigkeit beim Fehlerfinden an kurzen Links.
- Automatisierte bidirectionale Testfunktionen um Rx/Tx Kabel in einem Rutsch zu zertifizieren
FTTX Last-Mile | FTTX/PON | FTTH/MDU Passive | Optical LAN (POL) | Short Metro
- Dynamik und Auflösung optimiert auf mittlere Distanzen und Pulsbreiten für exakte Messungen von bis zu 1x128 Splittern.
- In-Service Tests mit gefilterten Wellenlängen von 1625 oder 1650 nm. Einzigartiges in-line Power Meter ermöglicht Power Meter Messungen bei
1490/1550 nm vor der eigentlichen OTDR Messung. Das alles von nur einem Port ohne Unterbrechung zwischen beiden Messungen 39dB. - Dynamik zur Charakterisierung jeglicher Punkt-zu-Punkt Netze von Zugangsnetzen bis zu kurzen Metronetzen.
Metro/Core CWDM | Long-Haul DWDM
- Dynamik von mehr als 40 dB für Metro/Core oder Long-Haul Links.
- Hohe Auflösung bei kürzesten Pulsbreiten um viele kurz aufeinander folgende Spleisspunkte zu detektieren.
- Spezifische ITU-Grid CWDM Wellenlängen um über Add/Drop oder MUX/DEMUX hinweg zu messen.
ULTRA-LONG-HAUL | Submarine Cables
- Testreichweite bis zu 250 km.
- Höchstmögliche Dynamik (bis zu 50,5 dB) für Bau und Betrieb von langen Faserstrecken typischer Weise in Ultra-long-haul High-Speed Netzen.
Gut zu wissen:
Angeboten werden OTDRs sowohl für Multimode Fasern und Messwellenlängen von 850 und 1300nm als auch für Singlemode Fasern mit Messwellenlängen von 1310, 1383, 1490, 1550, 1625 und/oder 1650nm.
Um den Eingangsstecker eines Prüflings beurteilen zu können, ist eine Vorlauffaser zu verwenden. Die Vorlauffaser muss der jeweiligen OTDR-Pulslänge angepasst sein. Für Singlemode-Messungen werden häufig Vorlauflängen von 1000m, für Multimode-Messungen Vorlauflängen von 200m verwendet.
