Optische Verstärker

Weshalb optische Verstärker?

Reicht das optische Budget der Transceiver nicht mehr aus, da die Strecke zu lang ist oder sich zu viele Patches darin befinden, bietet der optische Verstärker oft eine gute und kosteneffiziente Lösung. Da das Signal nicht optisch-elektrisch gewandelt werden muss, ist der optische Verstärker transparent bezüglich Protokoll und Datenrate und kann selbst DWDM Signale verstärken, ohne diese vorher zu de-multiplexen. Es werden grundsätzlich drei Einsatzvarianten und zwei Typen unterschieden:

Booster

Der Booster befindet sich am Anfang der Strecke, direkt hinter dem Transceiver oder dem DWDM Filter. Er verstärkt das Signal, bevor es übertragen wird. Der Booster kommt mit hoher Eingangsleistung zurecht, und erzeugt einen hohen Ausganspegel. Dieses führt jedoch zu einem relativ hohen Pegel auf der Faser.

Inline-Verstärker

Der Inline-Verstärker ist die seltenste Einsatzvariante, da er zwischen zwei Standorten eingesetzt wird, wofür die Infrastruktur (Gebäude, Strom, Klimaanlage) vorhanden sei muss.

Pre-Amplifier

Der Pre-Amplifier befindet sich am Ende der Strecke und verstärkt das über die Strecke abgeschwächte Signal, bevor es in den Empfänger gelangt. Der Pre-Amplifier kommt mit einem Eingangspegel zurecht, der weit unter dem minimalen Eingangspegel üblicher Transceiver liegt, und verstärkt diesen wieder in deren zulässigen Empfangsbereich.

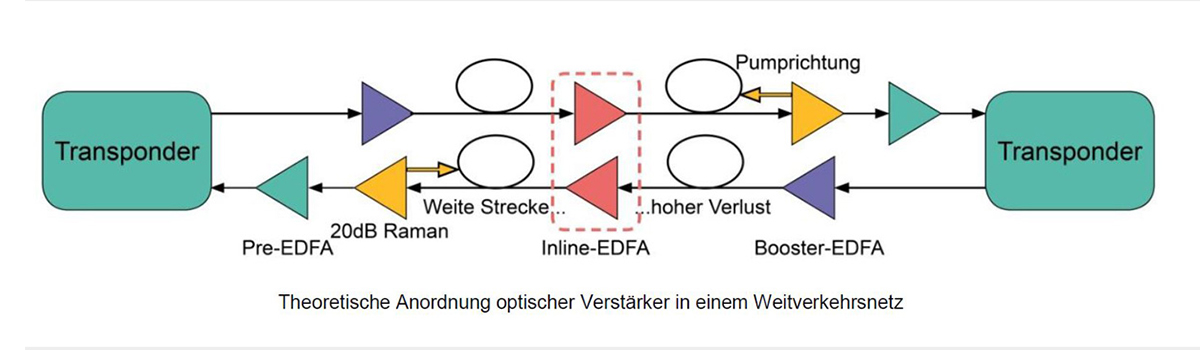

wissen-optischeverstarker-visual-2

Die zwei Typen: EDFA und RAMAN-Verstärker

Der EDFA (erbium-doped fiber amplifier) erzeugt seine Verstärkung innerhalb des Verstärkers und eignet sich auch für Verbindungen mit vielen Patches oder Fasern höherer Dämpfung. EDFA Verstärker sind als ein- oder mehrstufige Verstärker erhältlich, um eine höhere Ausgangsleistung zu erreichen. Der wesentliche Nachteil der EDFA Verstärker liegt in ihrem stärkeren Eigenrauschen.
Der Raman Verstärker (Ramanstreuung) sendet sogenanntes Pump-Licht einer anderen Wellenlänge, meist in Gegenrichtung des Signals, auf die Strecke und verstärkt das Signal direkt auf der Faser. Dieses führt zu einer sehr hohen Ausgangsleistung am Verstärker, welche weit über der Signalleistung liegt. Der Raman Verstärker besitzt ein sehr geringes Eigenrauschen, was ihn besonders geeignet für sehr lange Verbindungen macht. Jedoch benötigt der Raman Verstärker gerade im ersten Bereich eine Faser mit sehr geringer Dämpfung.
