FTTA 5G Mobilfunk -
EXFO FTB 5GPro
Die Industrie baut die nächste Entwicklungsstufe von LTE und 5G. Deshalb nehmen Parameter wie Latenz, Dämpfung und Bit-Fehlerrate deutlich an Einfluss zu und zwar in jedem Netzabschnitt. Fronthaul Netze müssen Datenraten von 25 Gbit/s, 50 Gbit/s oder sogar 100 Gbit/s unterstützen, je nach Dienst und Auslastung. Zum Aufbau eines wirklich grundsoliden Netzwerkes, das darüber hinaus auch noch Reserven bietet, ist eine sorgfältige Planung mit der richtigen Messtechnik zur Verifizierung der Installation äußerst wichtig.
Unsere Empfehlung
Testen Sie mit dem FTB 5GPro-Kit Mobilfunknetz. Mit standardisierten felderprobten Prozeduren sowie intelligenten flexiblen Lösungen muss kein Messergebnis mehr geraten werden. Das Ziel ist kosteneffizientes Arbeiten und zuverlässige Installationen.

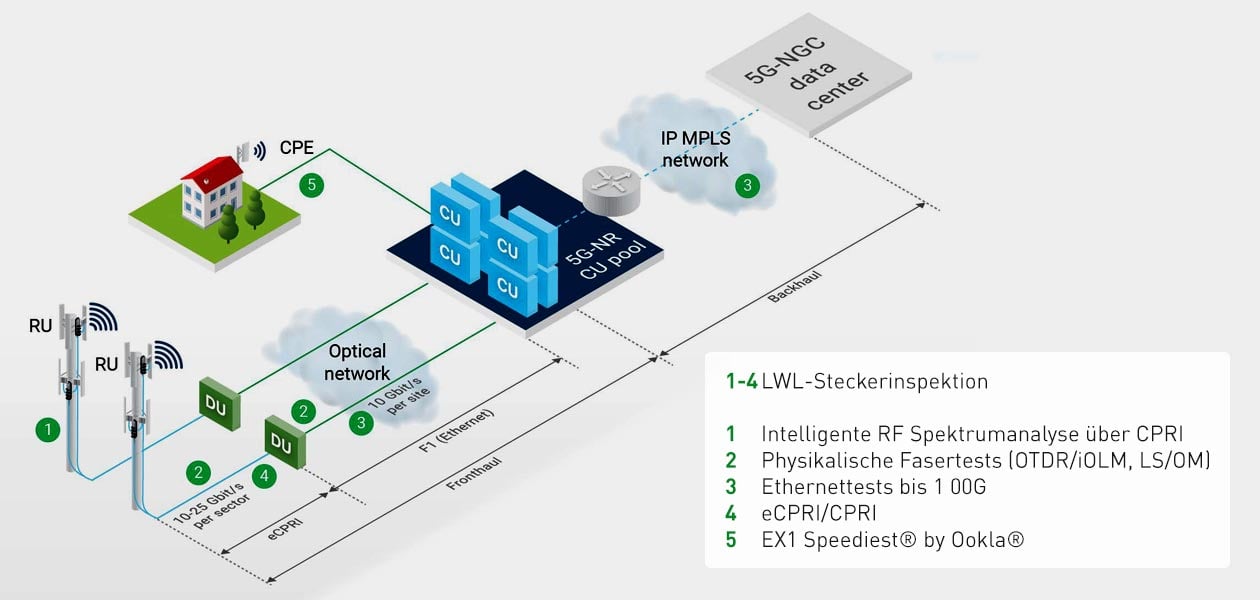

Installation
LWL Steckerinspektion
- Finden Sie an jeder Steckverbindung verschmutzte oder beschädigte Stecker | Reinigen oder ersetzen Sie die Stecker, sofern erforderlich.
LWL Streckenverifizierung
- Finden Sie die Problemstellen im Netz, die potenziell Ihr Dämpfungsbudget (dB) negativ beeinflussen könnten wie Macrobends, schlechte Spleiße und schlechte Stecker sowie Faserbrüche.
Datenratenprüfung
- CPRI Übertragungsprüfung 1,2 Gbit/s bis 10,1 Gbit/s mithilfe von BER und Latenztests | eCPRI 10G und 25G Anschlussprüfung mit BER und QoS Metriken wie Latenztests.
Aktivierung
Vor-Ort-Prüfung
- Testen Sie die RRH/RU Funktion vom Boden an der Turmbasis oder am C-RAN Hub durch Emulation der Basisstation | Überprüfen Sie die Funktion der 5G Installation oben auf dem Turm via einer eCPRI 10/25G Anschlussprüfung | Prüfen Sie die korrekte Installation aller Kompetenten, bevor Sie fortfahren.
5G CPE Inbetriebnahme
- Prüfen Sie die 4G LTE und 5G Mobilfunkabdeckung im Wohngebiet | Testen Sie 5G CPE Geschwindigkeiten bis zu Gigabit Raten.
Wartung und Fehlersuche
Finden und verringern Sie RF Interferenzen
- Greifen Sie auf das RF Signal an der BBU zu, entweder an der Turmbasis oder am C-RAN Hub via CPRI. | Spüren Sie die Interferenzquellen auf und schwächen Sie sie ab.

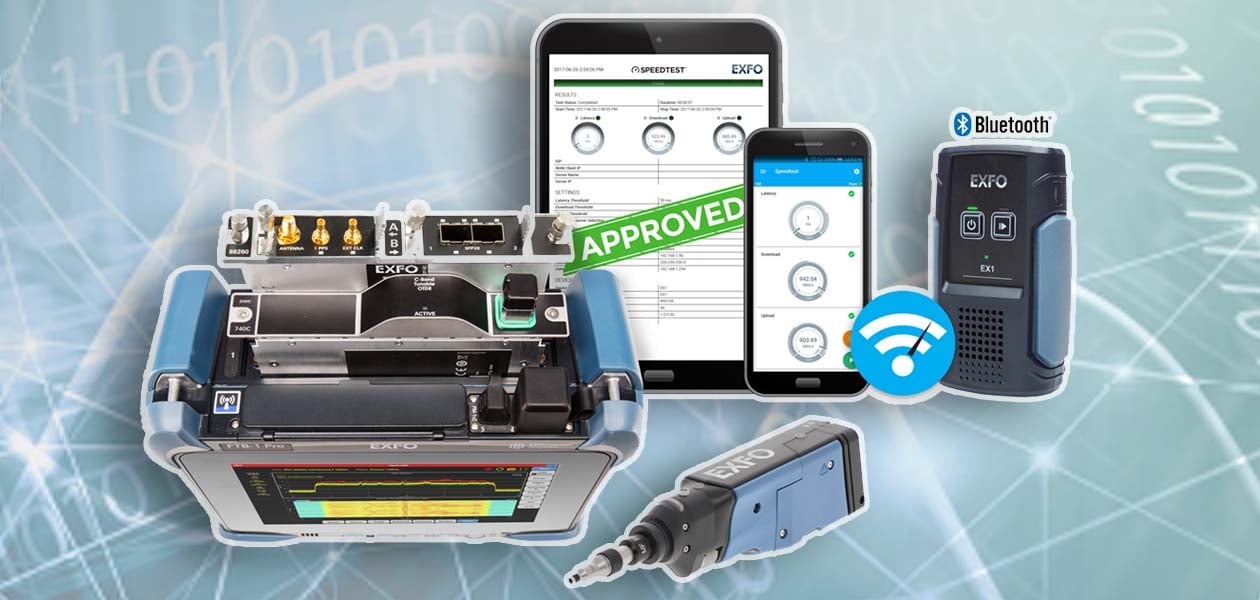

Das ist das Testkit
FTB 5G-Pro von EXFO
FTB-1v2 DC + FTBx-88260 + FTBx-720D die FIP-435B und das EX1
Glossar
Abkürzung |
Begriff |
| RU | Radio Unit |
| DU | Distributed Unit |
| CU | Centralized Unit |
| BBDU | Broad Band Unit |
