Eine Steckerendfläche hat verschiedene Zonen
Diese sind nach IEC-61300-3-35 (3.Ed.) 2024 neu definiert worden.
Die Zonen-Größen sind abhängig vom Stecker- und Fasertyp. Multimode und Singlemode-Stecker haben unterschiedlich große Bereiche

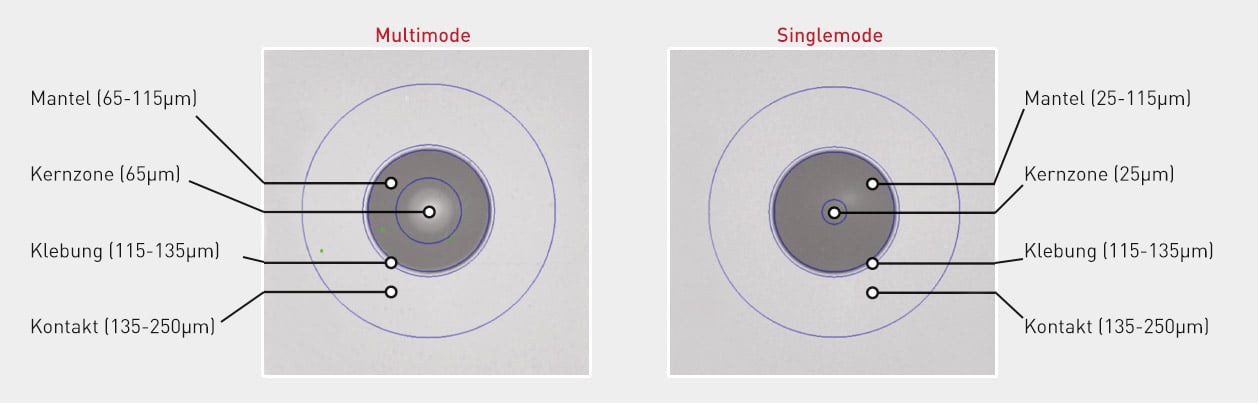

Links: IEC Zonengrößen von PC Steckern mit Multimode Fasern
Rechts: IEC Zonengrößen von PC Steckern, Singlemode non-dispersion shifted Faser, RL ≥ 45dB
In den beiden Abbildungen sehen Sie 2 Mikroskopbilder einer automatischen Pass/Fail-Analyse: Links im Bild eine Multimode-Faser und rechts eine Singlemode-Faser mit den unterschiedlichen Zonen nach IEC-61300-3-35. Hier können Sie die Zonenauswertung ablesen mit diesen Anforderungen
Die Stirnflächen der Steckverbinder mit Kontakt- und Klebezone, Kern- und Mantelzone sollen beurteilt werden auf Verschmutzung, Kratzer und Defekte, Verfahren: visuelle und automatische Beurteilung
Moderne LWL-Mikroskope, wie EXFO sie zuerst entwickelt hat, können automatisch und Rechner-unabhängig die einzelnen Zonen erfassen und den Verschmutzungs- oder Beschädigungsgrad in den einzelnen Zonen auswerten!
