CD – Chromatische Dispersion

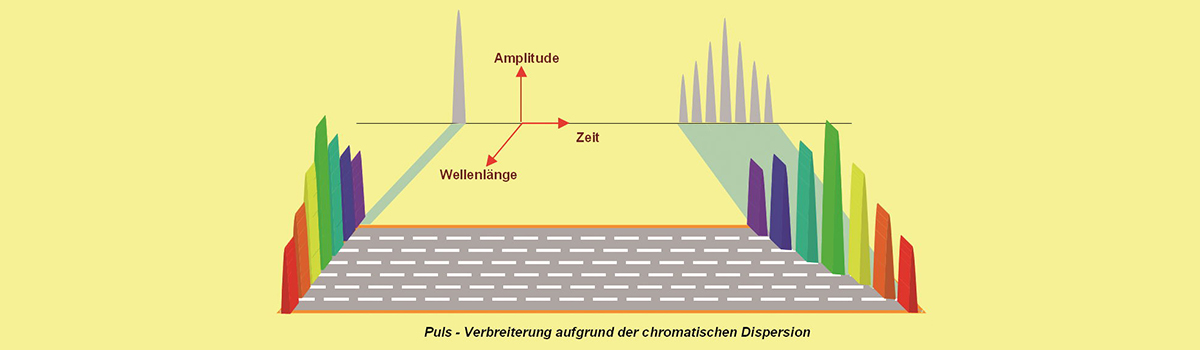

Die chromatische Dispersion ist die Summe aus 2 Effekten: Materialdispersion und Wellenleiterdispersion.
CD – Chromatische Dispersion
Diese Beiträge können sich teilweise oder ganz auslöschen. So kann die chromatische Dispersion zu 0 werden, obwohl Materialdispersion und Wellenleiterdispersion ungleich 0 sind. Messbar ist nur die Summe aus den beiden Anteilen.
Da die chromatische Dispersion eindeutig messbar ist und es Fasern oder Bauelemente mit reziproken Dispersionseigenschaften gibt, ist Dispersion kompensierbar!
Maximal zulässige Impulsverbreiterung durch CD
Bitrate |
SDH |
max. Verbreiterung |
| 155 MBit/s | STM-1 | 1,97 ns |
| 622 MBit/s | STM-4 | 495 ps |
| 2,5 GBit/s | STM-16 | 123 ps |
| 10 GBit/s | STM-64 | 30 ps |
| 40 GBit/s | STM-256 | 7,8 ps |
| 1. Spalte | 2. Spalte | 3. Spalte |
Die Messung von CD ist mit unterschiedlichen Methoden möglich:
Impulsverzögerungsmethode
Die Impulsverzögerungsmethode bietet den Vorteil, dass das Messgerät multifunktional einsetzbar ist: Es handelt sich um ein Rückstreumessgerät, welches bei 4 oder mehr Wellenlängen arbeitet. Dieses Messprinzip versagt, wenn sich nichtreziproke Bauelemente entlang der Strecke befinden (optische Verstärker, optische Isolatoren oder optische Zirkulatoren), da das Rückstreusignal die Strecke in Vor- und Rückwärtsrichtung durchläuft und folglich in einer Richtung stark gedämpft wird.
Phasenverschiebungsmethode
Die Phasenverschiebungsmethode und die differenzielle Phasenverschiebungsmethode sind aufwändiger und liefern dafür aber genauere Resultate über einen größeren Wellenlängenbereich und für größere Streckenlängen.
Interferometrische Methode
Die interferometrische Methode erlaubt die Messung der chromatischen Dispersion an kurzen Faserstücken. Die wellenlängenabhängige Laufzeitverzögerung wird mit einem Mach-Zehnder-Interferometer gemessen.
Vollständige standardkonforme Glasfaser-Charakterisierung
Hätten Sie gewusst, dass eine lückenlose Glasfaser-Charakterisierung gemäß ITU-T G.650.3 für Übertragungsstrecken mit Datenraten von 10 Gbit/s und mehr neben OTDR- und OLTS-Tests auch die Überprüfung der CD und PMD erfordern?
Wenn Sie den Dispersionsanalysator FTBx-570 mit der kompakten Plattform FTB1 V2 kombinieren haben Sie ein handliches, portables Set zur blitzschnellen einseitigen Analyse von CD und PMD.
